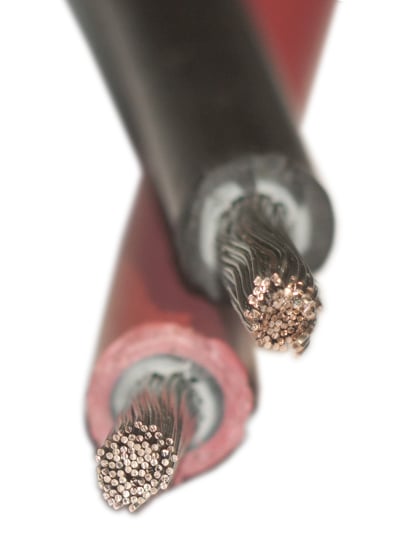

PV-кабели, предназначенные для фотоэлектрических систем, играют ключевую роль в обеспечении безопасной и эффективной работы солнечных электростанций. Они используются для передачи постоянного тока от солнечных панелей к инверторам и другим компонентам солнечных систем.

Эти кабели специально разработаны для работы в сложных погодных условиях, обладают высокой устойчивостью к ультрафиолету (УФ излучение), экстремальным температурам и механическим нагрузкам. Использование обычных кабелей вместо специализированных PV может привести к быстрой деградации изоляции, коротким замыканиям и даже пожарам.

Основные характеристики PV-кабелей

1. Надежность и долговечность. PV-кабели имеют специальную изоляцию, которая защищает их от воздействия солнечного света, озона, влажности и других факторов окружающей среды. Это позволяет кабелям сохранять свои электрические характеристики в течение многих лет без необходимости замены. Срок службы качественных PV-кабелей составляет 25-30 лет, что соответствует сроку службы солнечных панелей.
2. Высокая проводимость. Использование чистой меди с низким сопротивлением обеспечивает минимальные потери энергии при передаче тока, что повышает эффективность всей солнечной системы. Потери в качественных PV-кабелях составляют менее 1-3% при правильной подборке сечения.
3. Гибкость и устойчивость к изгибам. PV-кабели могут прокладываться как на крыше, так и на земле, в том числе в сложных монтажных условиях, благодаря своей гибкости и устойчивости к механическим нагрузкам. Многожильная конструкция проводника обеспечивает гибкость и удобство монтажа.
4. Соответствие международным стандартам. Кабели соответствуют стандартам безопасности IEC и EN, что гарантирует их использование в различных климатических и эксплуатационных условиях без риска для пользователей. Сертификация включает тесты на УФ-стойкость, огнестойкость и морозостойкость.

Преимущества PV кабелей

• Высокая устойчивость к ультрафиолету: Кабели разработаны с учётом длительной эксплуатации под прямыми солнечными лучами. Специальная изоляция из сшитого полиэтилена (XLPE) не разрушается под воздействием УФ-излучения
• Термостойкость: Могут работать в широком диапазоне температур, от -40°C до +90°C, что особенно важно для жаркого климата Узбекистана. На крыше летом температура кабеля может достигать +70-80°C
• Гибкость и прочность: Благодаря своей конструкции, кабели легко монтируются, не теряя при этом надёжности и долговечности. Минимальный радиус изгиба — 4 диаметра кабеля
• Защита от влаги и коррозии: Специальная изоляция предотвращает проникновение влаги, что делает кабель устойчивым даже в условиях повышенной влажности. Водонепроницаемость на глубине до 1 метра
• Соответствие международным стандартам: PV кабели сертифицированы по стандартам IEC 62930 и EN 50618, что гарантирует их надёжность. Двойная изоляция обеспечивает дополнительную защиту
• Огнестойкость: Изоляция кабелей не поддерживает горение и не выделяет токсичных веществ при нагреве, что соответствует стандарту IEC 60332

Технические характеристики

Доступные варианты:

• Диаметр сечения: 4 мм², 6 мм² и другие размеры
• Материалы изоляции: стойкий к УФ-излучению и озону материал (сшитый полиэтилен XLPE)
• Цвета: чёрный и красный для удобства монтажа (красный — положительный полюс, черный — отрицательный)
• Срок службы: более 25 лет при правильной эксплуатации

Как выбрать кабель для солнечной электростанции?

При выборе PV кабеля важно учитывать:

1. Сечение проводника: Зависит от длины и мощности солнечных панелей. Чем длиннее кабель и выше ток, тем больше должно быть сечение для минимизации потерь. Для стандартных домашних систем обычно достаточно 4 мм², для коммерческих — 6 мм²
2. Тип изоляции: Обязательно выбирайте кабели с двойной изоляцией из сшитого полиэтилена (XLPE), сертифицированные по стандарту EN 50618 или TUV 2 PfG 1169
3. Климатические условия установки: В Узбекистане с его жарким летом кабели должны выдерживать температуры до +90°C на солнце. Убедитесь, что кабель сертифицирован для работы в таких условиях
4. Способ прокладки: Для открытой прокладки на улице нужны кабели с максимальной УФ-стойкостью. Для прокладки в земле — с дополнительной защитой от механических повреждений

Применение PV-кабелей

• Соединение солнечных панелей: От панели до распределительной коробки (string wiring)
• Подключение к инвертору: От массива панелей до входа инвертора постоянного тока
• Соединение цепочек панелей: Параллельное подключение нескольких стрингов к комбайнеру
• Подключение аккумуляторов: От аккумуляторной батареи до инвертора (для кабелей с соответствующим сечением)
