Скрытые герои вашей СЭС: Почему УЗИП и автоматы DC важнее, чем сами панели?

КОГДА МЕЛОЧИ РЕШАЮТ ВСЁ!

Вы выбрали солнечные панели — конечно же, монокристаллические, мощностью 550 Вт каждая. Выбрали инвертор Deye — гибридный, умный, с Wi-Fi и приложением на телефоне. Вы потратили 30-50 миллионов сум, чтобы эта система работала 25 лет и приносила доход.

Но есть одна проблема.

Вся эта дорогая система может сгореть за одну грозу. Или за один скачок напряжения. Или просто потому, что где-то в щитке сэкономили 500 000 сум на правильном автомате.

Знаете, что самое обидное? Гарантия на инвертор Deye не покроет ущерб, если выяснится, что у вас не было правильной защиты от импульсных перенапряжений. Производитель прямо пишет в инструкции: «Установка УЗИП обязательна».

В этой статье я расскажу про трёх «скрытых героев» вашей солнечной станции. Вы их не видите каждый день, они не светятся светодиодами и не показывают выработку в приложении. Но именно они решают, проработает ваша СЭС 25 лет или сгорит в первый же год.

Речь про:

• Автоматы постоянного тока (DC автоматы)
• УЗИП — устройства защиты от импульсных перенапряжений
• Плавкие предохранители DC (про них вообще мало кто знает)

ГЛАВА 1.

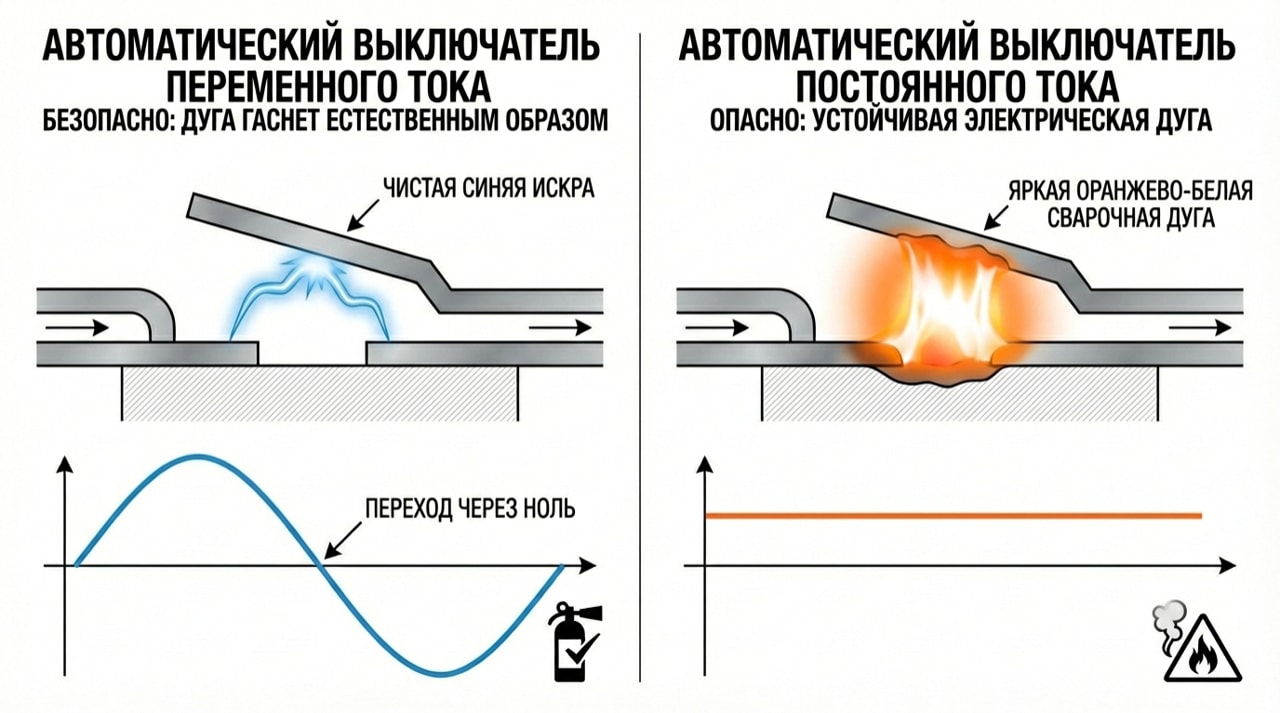

1.1. В чём разница между AC и DC?

В вашей домашней розетке — переменный ток (AC). Он меняет направление 50 раз в секунду (50 Гц). Это важно.

Когда в цепи переменного тока происходит короткое замыкание, электрическая дуга в автомате гаснет сама. Почему? Потому что ток 50 раз в секунду проходит через «ноль» — момент, когда напряжение равно нулю. В этот момент дуга разрывается.

Это физика переменного тока. Всё просто.

А теперь — солнечные панели.

Они вырабатывают постоянный ток (DC). Он не меняет направление. Течёт в одну сторону — от панелей к инвертору. И если происходит короткое замыкание, дуга НЕ гаснет сама.

Она горит как сварочная — температура 3000-5000°C. Мгновенно плавит контакты, испаряет металл, поджигает изоляцию кабелей.

1.2. Что будет, если поставить обычный автомат AC?

Представьте: вы поставили обычный бытовой автомат на 16А — такой же, как на розетки в доме. Он стоит в цепи постоянного тока от панелей.

Происходит короткое замыкание. Автомат пытается разорвать цепь. Контакты размыкаются на долю миллиметра. Возникает дуга.

В цепи переменного тока дуга бы погасла через 10 миллисекунд (при следующем переходе через ноль). Но в цепи постоянного тока дуга НЕ гаснет.

Она горит. Контакты автомата плавятся и привариваются друг к другу. Автомат остаётся включённым — даже когда должен был выключиться.

Итог:

• Кабель плавится и загорается
• Инвертор получает удар током и сгорает
• Возможен пожар в щитовой

Вывод: Обычный автомат AC для солнечных панелей НЕ ПОДХОДИТ. Нужен специальный автомат DC.

1.3. Как устроен автомат DC?

DC автомат — это не просто «рубильник». Это инженерное устройство с несколькими уровнями защиты:

• Магнитная катушка — создаёт магнитное поле, которое растягивает дугу и помогает ей погаснуть
• Дугогасительная камера — лабиринт из металлических пластин, который дробит дугу на части и охлаждает её
• Специальные контакты — из сплава серебра и графита, выдерживают высокие температуры
• Усиленная изоляция — рассчитана на 600В, 1000В или 1200В постоянного тока

1.4. Напряжение: почему 230В ≠ 600В

Обычный домашний автомат рассчитан на 230-400В. Это написано на корпусе: «230/400V~».

Солнечная станция работает при другом напряжении. Инвертор Deye 10 кВт принимает до 500-650В постоянного тока. Более мощные модели — до 1000В.

Если вы поставите автомат на 230В в цепь 600В, изоляция внутри автомата не выдержит. Произойдёт пробой. Фазный провод окажется на корпусе щита. Это:

• Постоянная утечка тока
• Риск пожара
• Опасность для жизни (корпус щита под напряжением!)

ГЛАВА 2.

2.1. Что такое УЗИП и зачем он нужен?

УЗИП — это Устройство Защиты от Импульсных Перенапряжений. Звучит сложно, но принцип простой.

Представьте: где-то рядом ударила молния. Не обязательно в ваш дом — может, в соседний трансформатор, в линию электропередач, в землю в 50 метрах от вас.

Электромагнитный импульс от молнии наводит в проводах скачок напряжения до 10 000-50 000 вольт. Этот импульс летит по проводам прямо к вашему инвертору.

Инвертор Deye рассчитан на 650-1000В. Импульс в 10 000В убивает его мгновенно.

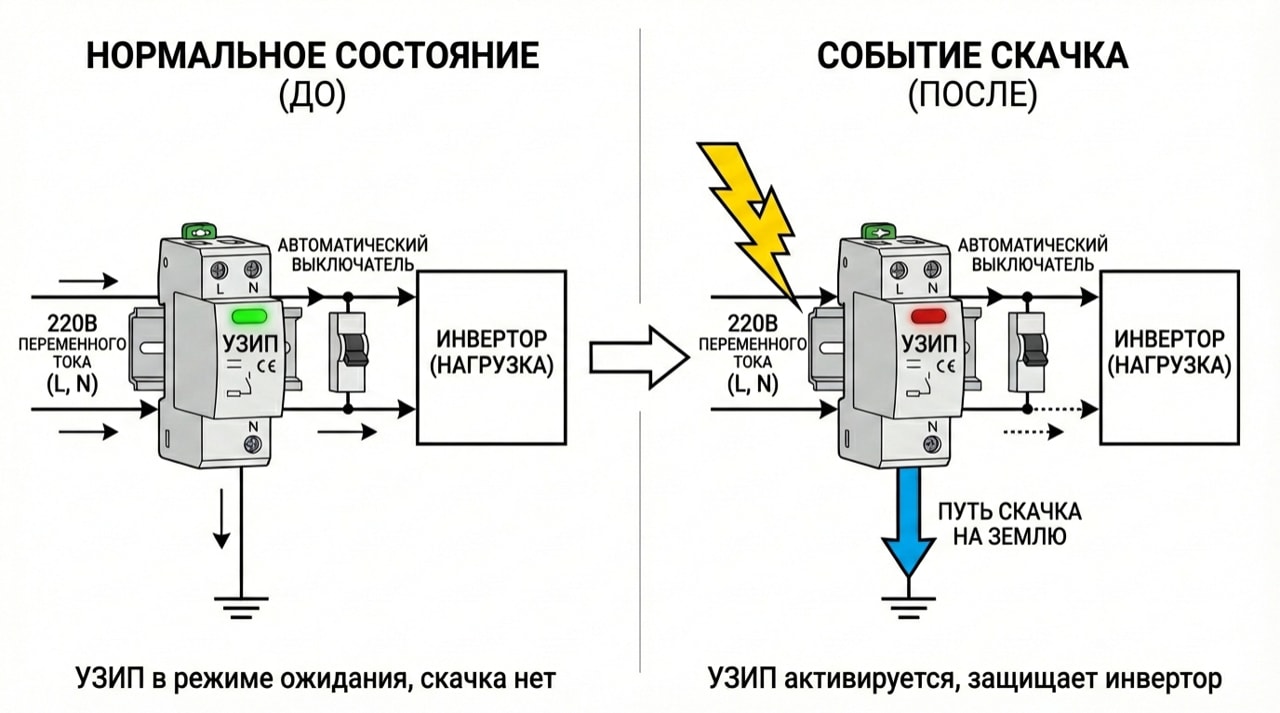

УЗИП работает как «клапан». Когда напряжение в норме — он просто висит на дин-рейке и ничего не делает. Но когда приходит импульс в 10 000В, УЗИП за доли секунды создаёт короткое замыкание на землю и сбрасывает этот импульс.

УЗИП срабатывает — и инвертор остаётся цел.

2.2. Почему нельзя ставить обычный УЗИП (для AC) на сторону DC?

Это распространённая ошибка. В щитке стоят два УЗИП: один на стороне сети (AC), другой на стороне панелей (DC).

Если вы поставите AC УЗИП на сторону постоянного тока:

• Он не сработает при импульсе
• Может взорваться от постоянного напряжения
• Создаст короткое замыкание в цепи панелей

Запомните: Для стороны панелей нужен строго DC УЗИП. На корпусе должно быть написано: «DC», «1000V», «PV» (photovoltaic).

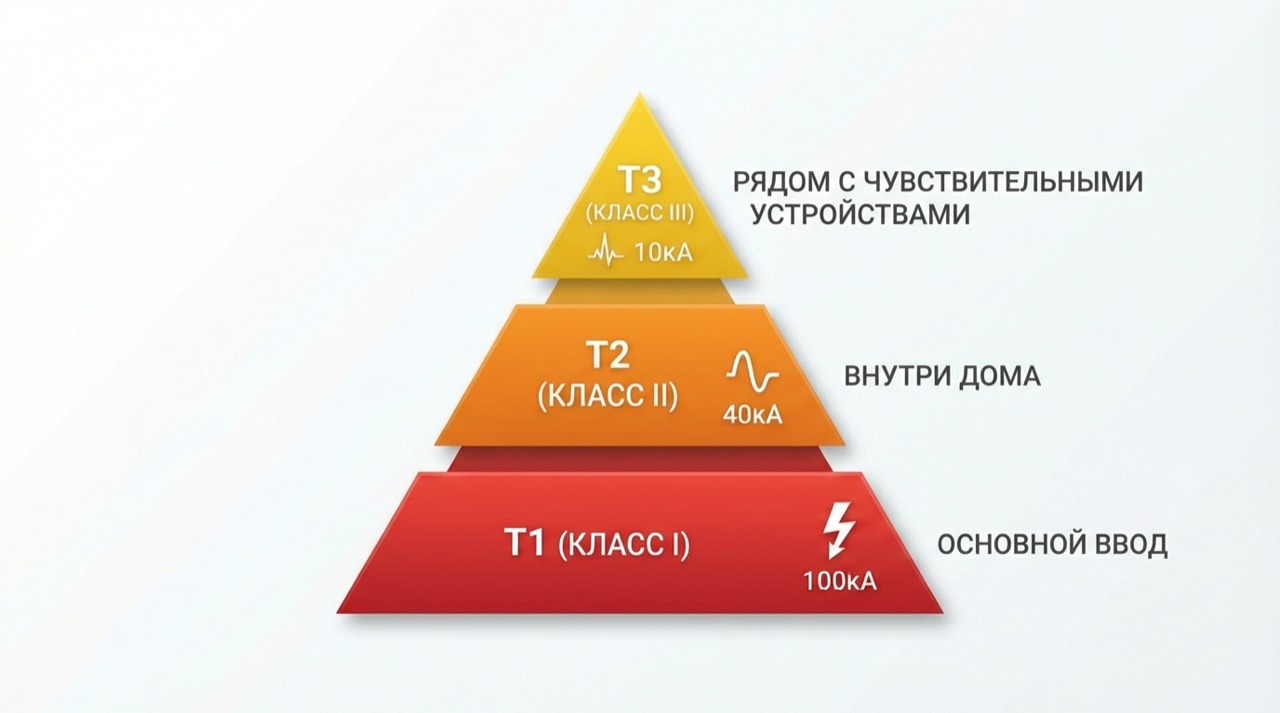

2.3. Классы защиты: T1, T2, T3 — что это?

УЗИП делятся на классы по мощности защиты:

Для солнечной станции:

• На стороне панелей (DC): УЗИП T2, 1000В, 40 кА
• На стороне сети (AC): УЗИП T2, 230В, 40 кА
• Если дом в частном секторе и есть риск молнии: добавить T1 на главный ввод

2.4. Параметры УЗИП: Uc, Imax, Up — что значит?

На корпусе УЗИП вы увидите маркировку:

• Uc (Maximum Continuous Voltage) — максимальное постоянное напряжение. Для DC стороны: 1000В. Если у вас 15 панелей по 45В (холостой ход 675В), в мороз напряжение вырастет до 750-800В. УЗИП на 600В сгорит. Нужно 1000В.
• Imax (Maximum Discharge Current) — максимальный ток импульса. Чем больше, тем лучше. Минимум 40 кА для домашней СЭС.
• Up (Voltage Protection Level) — напряжение защиты. Чем меньше, тем лучше. Оптимально ≤ 3 кВ.

ГЛАВА 3. ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ DC: ТИХИЙ ГЕРОЙ, О КОТОРОМ ВСЕ ЗАБЫВАЮТ

3.1. Зачем нужен предохранитель, если есть автомат?

Хороший вопрос. Казалось бы, автомат уже защищает от короткого замыкания. Зачем ещё и предохранитель?

Ответ: автомат и предохранитель защищают от РАЗНЫХ вещей.

3.2. Сценарий: когда предохранитель спасает

Представьте: у вас 3 строки панелей, подключенные параллельно. Каждая строка — 10 панелей последовательно.

В одной строке произошло короткое замыкание. Может, кабель перетёрся, может, коннектор MC4 сгорел.

Без предохранителя:

• Две другие строки продолжают работать
• Они подают ток в короткозамкнутую строку
• Ток достигает 30-50А (вместо нормальных 10-15А)
• Кабель плавится, начинается пожар

С предохранителем:

• Предохранитель на сгоревшей строке мгновенно сгорает
• Эта строка отключается от системы
• Две другие строки продолжают работать
• Пожара нет, инвертор цел

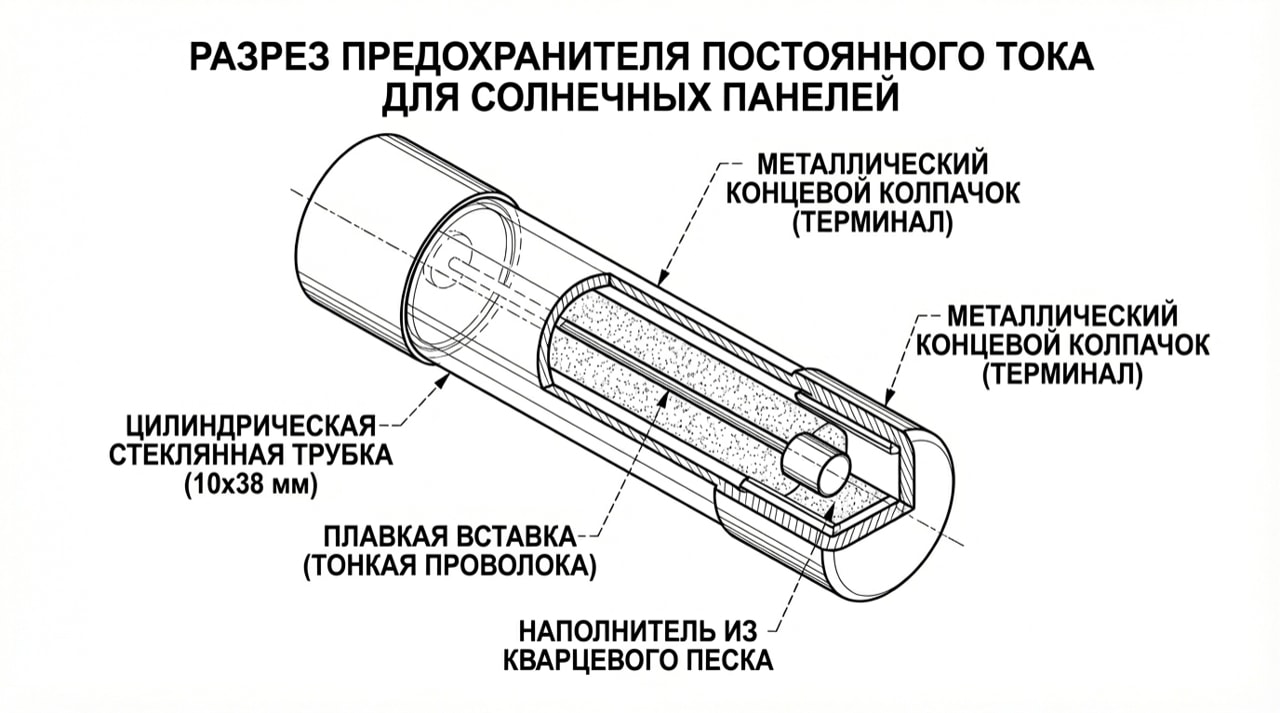

3.3. Как выбрать предохранитель для СЭС?

Нужно знать 3 параметра:

• Номинальный ток (In) — обычно 10А, 15А, 20А, 25А, 30А. Выбирается по току короткого замыкания (Isc) вашей панели. Формула: Isc × 1,56. Например: 10А × 1,56 = 15,6А → берём 20А.
• Номинальное напряжение (Un) — минимум 1000В DC для домашних СЭС.
• Типоразмер — 10×38 мм (стандарт для солнечных предохранителей).

Пример:

• Панель: 550 Вт, Isc = 13.5А, Voc = 45В
• Расчёт: 13.5 × 1.56 = 21А
• Выбираем: Предохранитель DC 25А, 1000В, 10×38 мм

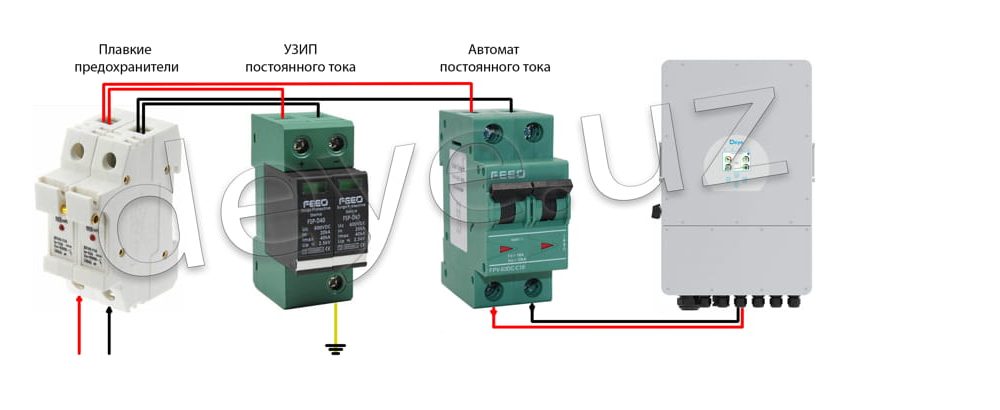

3.4. Где ставятся предохранители? Комбайн бокс

Предохранители ставятся в специальную коробку — комбайн бокс (combiner box). Это распределительная коробка, где:

• Сходятся все строки панелей
• На каждой строке стоит предохранитель DC
• Есть автомат DC на выходе
• Есть УЗИП DC
• От комбайн бокса один кабель идёт к инвертору

Важно:

Если у вас 1-2 строки панелей, комбайн бокс не обязателен. Если 3 и более — настоятельно рекомендуем.

ГЛАВА 4. РЕАЛЬНЫЕ ИСТОРИИ: ЧТО БЫВАЕТ, КОГДА ЭКОНОМЯТ НА ЗАЩИТЕ

История №1: Сгорел инвертор за 30 млн сум

Клиент из Ташкента, СЭС 15 кВт, инвертор Deye 15 кВт. Панели — 30 штук по 550 Вт. Всё отлично работало 8 месяцев.

Однажды вечером гроза. Молния ударила в трансформатор в 200 метрах от дома.

Импульс пришёл по сети. УЗИП не было — «зачем тратить 2 млн, если и так работает?»

Итог:

• Инвертор сгорел полностью (замена — $800)
• Сгорели 4 панели (замена — $400)
• Гарантия не покрыла — нет УЗИП
• Общий ущерб: $1200 + 3 недели без электричества

История №2: Пожар в щитовой из-за автомата AC

Клиент из Самарканда, СЭС 10 кВт. Монтировали «свои электрики» — поставили обычный автомат AC на 25А.

Через 3 месяца произошло КЗ в одной из стрингов. Автомат не разорвал цепь — контакты приварились.

Итог:

• Щитовая выгорела полностью
• Кабель от панелей до инвертора — под замену (15 метров)
• Инвертор чудом уцелел
• Общий ущерб: $3000 + ремонт помещения

История №3: Предохранитель спас станцию

Клиент из Бухары, СЭС 20 кВт, 4 строки панелей. В комбайн боксе на каждой строке — предохранитель DC 20А.

Однажды ночью произошло КЗ в одной строке (коннектор MC4 сгорел). Предохранитель на этой строке сгорел.

Итог:

• Сгорел один предохранитель (цена — $5)
• Остальные 3 строки продолжили работать
• Инвертор цел, пожара нет
• Клиент заменил предохранитель за 15 минут

ГЛАВА 5. ПОЧЕМУ ENERGY ECO SOURCES НЕ ЭКОНОМИТ НА ЗАЩИТЕ

Реализованные проекты:

• СЭС 15 кВт (Ташкент, Чиланзар) — комбайн бокс на 4 строки, УЗИП T2 DC+AC, автоматы 2P 1000В
• СЭС 30 кВт (Самарканд) — двойная защита УЗИП, предохранители на каждой строке, заземление 4 Ом
• СЭС 50 кВт (Бухара, коммерческая) — УЗИП T1+T2, автоматы 4P 1500В, мониторинг тока стрингов

ЗАКЛЮЧЕНИЕ: ЗАЩИТА — ЭТО НЕ РАСХОД, ЭТО СТРАХОВКА

Солнечная электростанция — это инвестиция на 25 лет. Инвертор Deye стоит $2000-5000. Панели — $10 000-30 000.

Автоматы DC, УЗИП и предохранители стоят $200-500 в сумме. Это 1-2% от стоимости станции.

Но именно эти 1-2% решают:

• Сгорит ли инвертор при первой грозе
• Будет ли пожар в щитовой
• Покроет ли гарантия ущерб
• Проработает ли система 25 лет

Не экономьте на защите.

Правильная защита — это не «можно поставить». Это «должно стоять».

📞 НУЖНА ПОМОЩЬ С РАСЧЁТОМ ЗАЩИТЫ?

Если вы не уверены, какие автоматы, УЗИП и предохранители нужны для вашей СЭС — не рискуйте.

Позвоните в Energy Eco Sources:

• 📱 +998 95 854-58-51
• 📱 +998 90 333-50-80
• 📧 energyeco.uz@gmail.com

Мы бесплатно:

• Рассчитаем номиналы автоматов и предохранителей
• Подберём УЗИП под вашу станцию
• Проверим существующий щит на ошибки
• Установим защиту под ключ с гарантией 5 лет

Защитите свою инвестицию сегодня — завтра может быть поздно.

────────────────────────────────────────────────────────────────────────────────
